潜熱蓄熱材－ＰＣＭ

潜熱蓄熱材（PCM）は、固相と液相間の相変化（氷が融けて水に、また水が凍って氷になる
こと）の過程で生じる、 熱の吸収または熱の放出を利用して熱エネルギーを蓄える物質です。

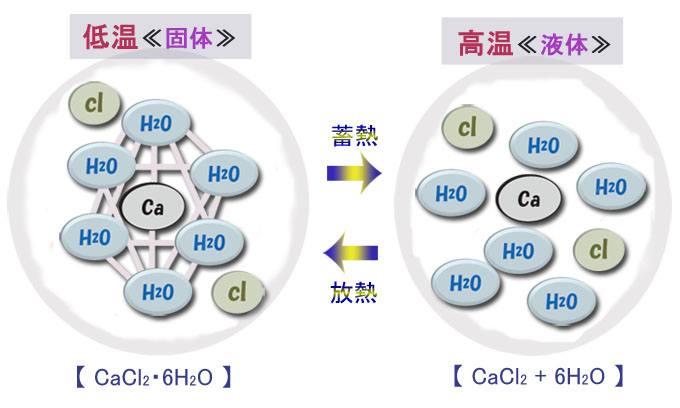

下図は、塩化カルシウムを主成分とする１８℃ＰＣＭの場合のイメージ図です。

　　　

　

１８℃ ＰＣＭの特性

　PCMの相変化温度は18℃で、少ない蓄熱材で大きい熱量を蓄えることができ、蓄熱槽が
小さくなります。

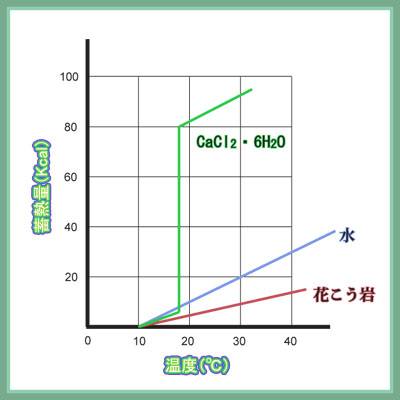

　潜熱と顕熱の蓄熱能力の比較

　　　　　　

　

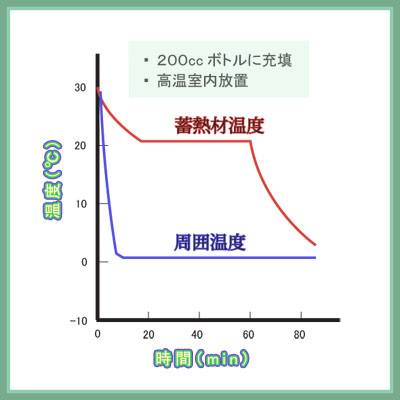

　１８℃ ＰＣＭの放熱性能

　　　　　　

　

　１８℃ ＰＣＭの物性値

相変化温度（℃）
　　　　１８
潜熱量（KJ/Kg）
　　　１７２
密度（Kg/） 液体 　　１５７０
固体 　　１７６０
比熱（KJ/Kg/K） 液体 　　２．０１
固体 　　１．５４
熱伝導率（W/m/K） 液体 　　０．６０
固体 　　１．０５

　

潜熱蓄熱式ダクト空調システムの操作


制御概要

このシステムの制御は、次の２つです。



制御機器

本システムは、次の３つの制御盤によってコントロールします。
　　 制御盤
　　 操作盤
　　 ルームサーモ

　

制御盤

１つの蓄熱装置に１つの制御盤があります。

蓄熱装置の近くにあり、通常はユーザーが触ることはありません。

　

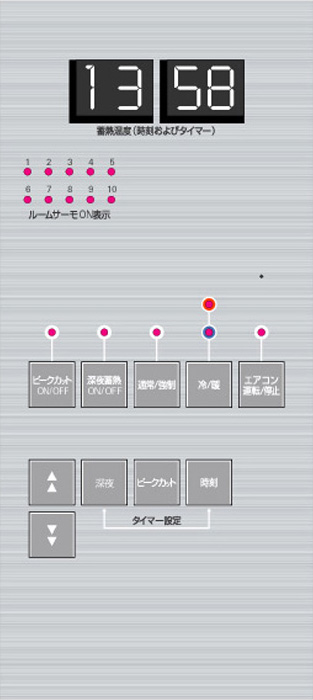

操作盤

　

１つの蓄熱装置に１つの操作盤があります。

１階か２階の見える所（ダイニング等）の壁
に設置し、夏冬の冷暖房切替や運転方法の
設定をします。

通常は、初期設定以外には夏・冬の冷暖房
切替時の年２回の操作のみになります。

　

　

　

　

　

　

　

　

　

　

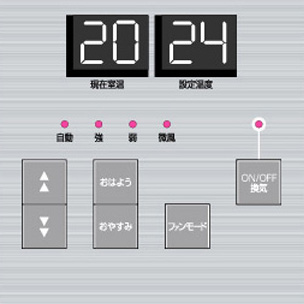

ルームサーモ

　

各部屋にあり、部屋ごとの室温・風量
の設定をします。

『おはよう・おやすみタイマー』 の機能も
あります。
