潜熱蓄熱式ダクト空調システム

施工時の検討事項

• 　システムのレイアウト
• 　蓄熱装置設置上の留意点
• 　エアコン設置上の留意点
• 　吹き出し口、吸い込み口設置上の留意点
• 　分岐ボックス設置上の留意点
• 　ダクト引き回しの留意点

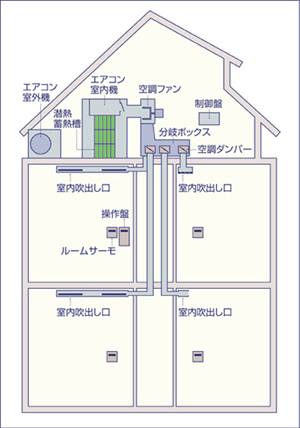

システム施工フロー

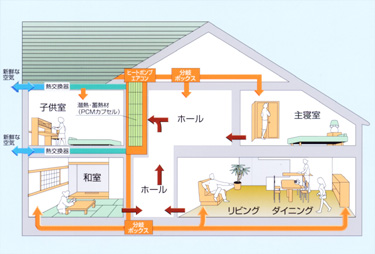

システム実施例

　１台のエアコンで10部屋を独立に温度調節！！



　室内に空調機器が一切見えない！！

《装置》	エアコン	： 6馬力
	蓄熱ブロック	： 112個
	カプセル数	： 1456枚
	カプセル重量	： 408�s
	ルームサーモ	： 10個
《施工》	１階の空調ダクトは床下に配置 　　　（１階天井裏のふところが狭いため）
	空調空気吹き出しは床幅木の上あたりから

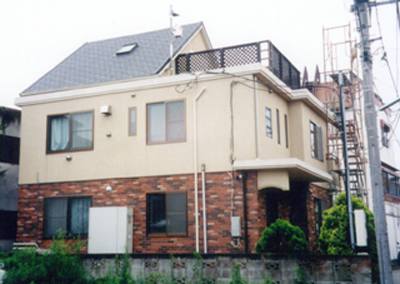

千葉県柏市Ｓ邸　（ 竣工 ： 平成１１年８月 ）

　全室冷暖房でも空調費は年間８万円！！

既築のコンクリート住宅に当システムを リフォームで設置
《施工》	ダクトは半畳の押入れ奥に設置 エアコンと蓄熱装置は屋上に ペントハウスを設置して収納
	空調空気吹き出しは天井下面に 平らなダクトを貼り付けて設置 　　　（天井裏スペースが無いため）
